特殊專用的AC110V~220V/DC5V電源模組於控制板內提供給電力線模組使用.使後段開發不會遇到本身電源可能干擾的部份 我們都已匹配及長時間的通訊測試完成.讓您可立即運用在貴司的商品及系統上

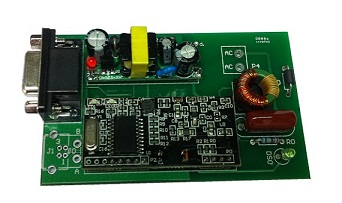

CJ-06嵌入式電力線載波模組包括了所有的AC電源接口、鎖向迴路、載波耦合等外圍複雜電路,自帶防雷擊保護電路，並提供外圍保護電路，具有TTL電平接口，可以直接與單晶片的RX、TX連接完成數據從串口到載波的透明轉發。方便用戶進行二次開發。

嵌入式模組可提供電力線載波半雙工通信，220V/110V，50/60Hz的市電均可方便使用。該模組為用戶提供透明的數據傳輸通道，有著標準數據傳輸協議與用戶獨立驗證的傳輸的可靠性。

在同一變壓器， 控制板可連接電源線，主從通信模式下，
模塊分別單獨工作，不會相互影響。

規格

功能 內容

載波頻率 B Band：76 kHz；C Band：115 kHz。

數位調變技術 Quadrature phase-shift keying (QPSK)

符合國際安全規範 U.L. 1950, cU.L. C22.2 No. 950, TÜV EN60950, IEC61000

市電 AC 220V/110V

串流速度 400bps, 800bps, 1.6Kbps (50 Hz）

500bps, 1Kbps, 2Kbps（60 Hz）

RS-232 /UART 鮑率 9600 bps

輸入電壓/電流 +5VDC/100mA

模組尺寸 51mm L x 24.5mm W x 6mm H

工作溫度 -40 to +85°C

工作濕度 25-90% RH @ 50° C

有效傳輸距離 700公尺(電力環境無干擾條件下)

公司採購請聯絡本公司另傳報價單

量大有優惠

本公司可代客開發電力線載波控制器等產品
